На рисунке приведен график нагревания и плавления кристаллического вещества массой 2 кг. а) Что это за вещество? б) Каким процессам соответствуют участки графика AB, BC и CD? Как изменяется внутреннее строение вещества в течение всего времени наблюдения? в) Какое количество теплоты предано веществу на участке AC?​

Участок АВ -  нагревание кристаллического вещества.

Участок ВС - плавление.

Участок СD - нагревание жидкого вещества.

Посмотрим, какое вещество обладает температурой плавления около 250 градусов.

 В нашей таблице это олово. Если у вас другая таблица - ищите в ней вещество с температурой плавления около 250 градусов.

Теперь разберемся с количеством  теплоты, которое передано веществу на участке АС.

Искомое количество теплоты будет состоять из двух составляющих:  теплоты на нагревание твердого кристаллического вещества от начальной температуры до температуры плавления, а также теплоты на плавление.

$Q=Q_1+Q_2$

$Q_1=C_1m\Delta t$

где $C_1,\;m,\;\Delta t$ - удельная теплоемкость вещества, масса вещества, величина изменения температуры.

$Q_2=km$

где k - удельная теплота плавления вещества, m - масса.

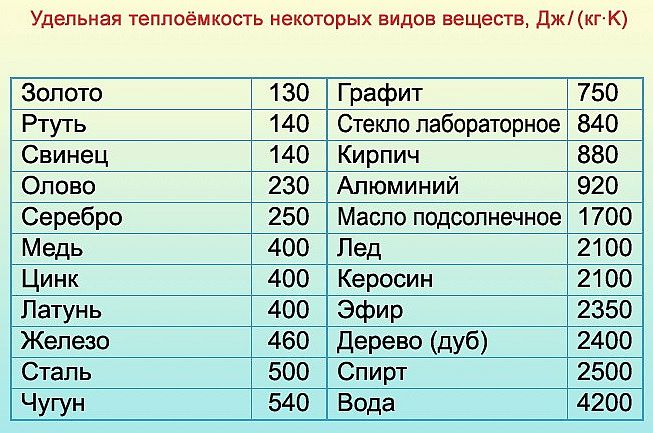

Удельную теплоемкеость и удельную теплоту плавления найдем в таблицах, величину изменения температуры найдем по заданному графику.

$Q=230*2*200+60700*2=213400$  Дж

Ответ:

а)   - олово

б)  - участок АВ -  нагревание кристаллического вещества, участок ВС - плавление, участок СD - нагревание жидкого вещества.

в)   213,4  кДж
