На рисунке представлен график изменения состояния идеального газа в координатах V, T Представьте этот процесс на графиках в координатах p, V и P, T

На рисунке  представлен график изменения состояния идеального газа в координатах V, T Представьте этот процесс на графиках в координатах p, V и P, T

\(PV=\nu RT\)

1)   Для P,V            \(P=\frac{\nu RT}{V}\)        (1)

1-2   \frac{\nu RT}{V}=P=\const
2-3   T=\const     V - уменьшается,   Р - растет, числитель в (1) постоянный, знаменатель уменьшается = гипербола
3-1   Т уменьшается, V=\const, Р - уменьшается

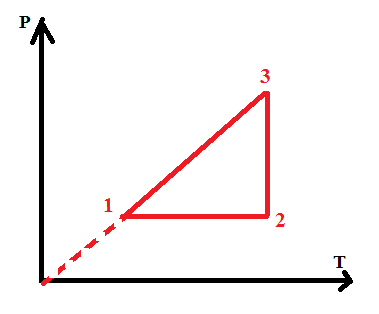

2) Для P, T                 \(P=\frac{\nu RT}{V}\)
