Что будет показывать вольтметр включённый параллельно резистору сопротивлением 25 Ом, если сила тока в цепи 300 мА? Постройте вольт-амперную характеристику.
Вольтметр с большим уважением относится к закону Ома, поэтому он покажет:
U=IR=300*10^{-3}*25=7,5\;B
Вольт-амперная характеристика - это зависимость тока от напряжения. Снова обратимся к закону Ома:
I=\frac{U}{R}=\frac{U}{25}
В итоге получаем функцию зависимости тока от напряжения в виде I=0,04U

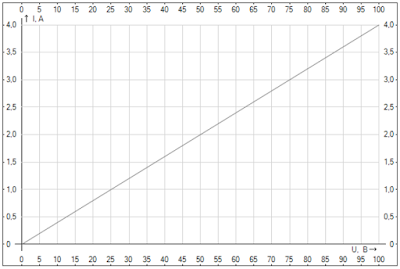

Строим график
U=IR=300*10^{-3}*25=7,5\;B
Вольт-амперная характеристика - это зависимость тока от напряжения. Снова обратимся к закону Ома:
I=\frac{U}{R}=\frac{U}{25}
В итоге получаем функцию зависимости тока от напряжения в виде I=0,04U
Строим график
